马来西亚吉隆坡穹顶ETFE膜结构工程

工程名称:Shaftsbury Putrajaya综合开发项目之穹顶和水景池膜结构工程

建设地点:马来西亚吉隆坡

竣工时间:2017年11月

设计单位:深圳市三鑫膜结构有限公司

一、工程概况

该工程位于马来西亚吉隆坡布特拉再也5号地块、6号地块、7号地块和8号地块凯斯集团开发的商业广场内,由一座穹顶和一个水景池组成,全部采用ETFE膜材料,其中穹顶采用ETFE双层气枕膜结构。膜结构工程展开面积6739㎡,ETFE气枕膜结构工程展开面积3546㎡,单层ETFE膜结构工程展开面积3193㎡

该工程由深圳市三鑫膜结构有限公司独立设计。该工程于201711月竣工。

二、结构体系

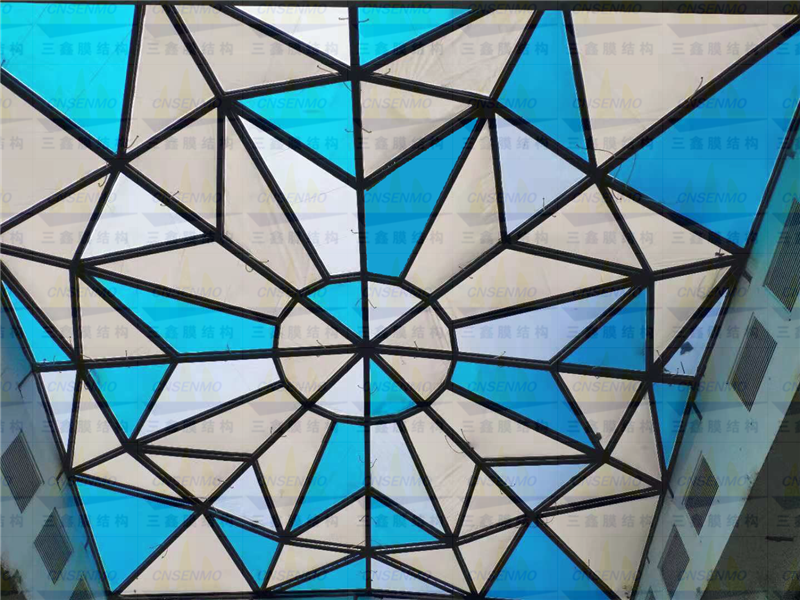

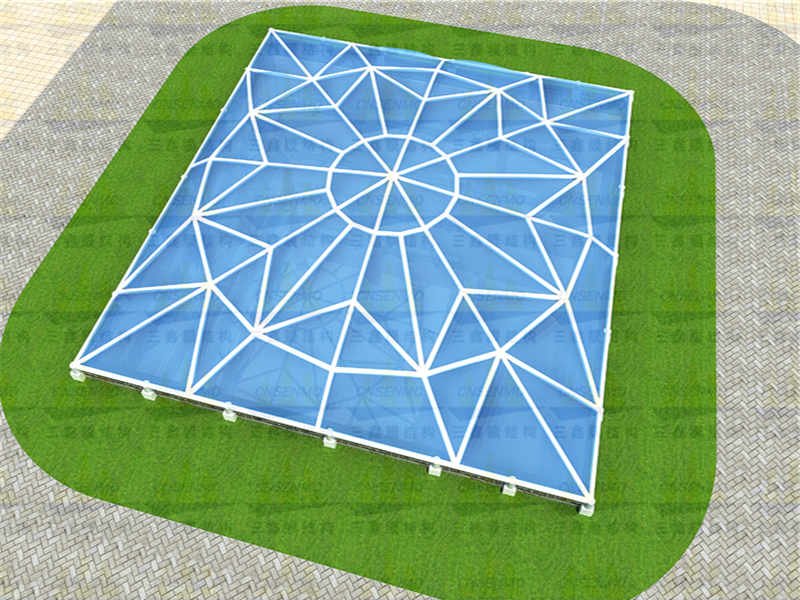

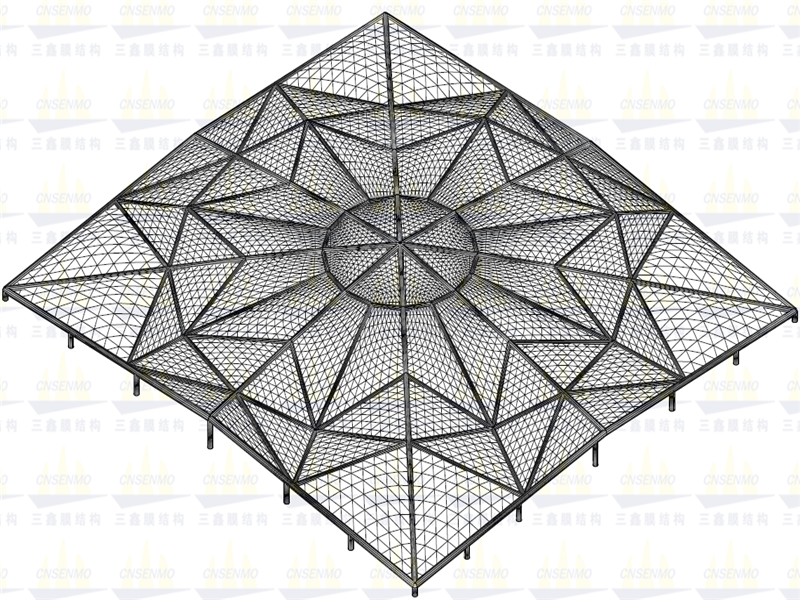

      穹顶为一跨度20m的钢屋盖,整体造型是一个中间高四边低、总体上相对平缓的自由曲面,整个曲面分布成几大块安装ETFE膜材,以使屋面轮廓清晰,透明ETFE膜材可以起到天窗的作用给室内带来天光。

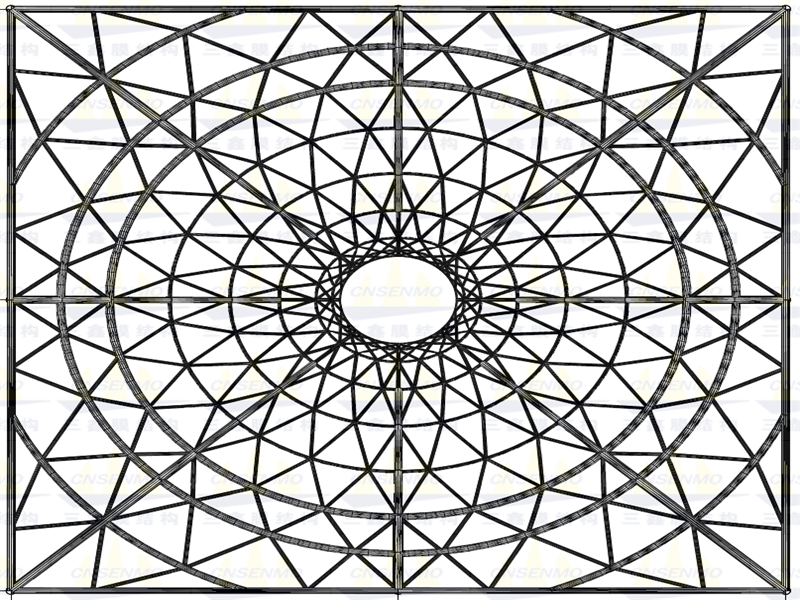

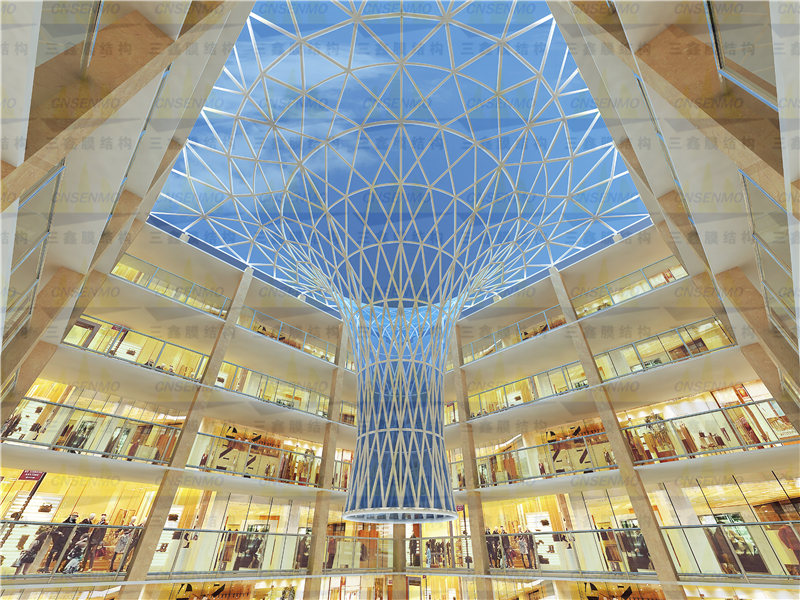

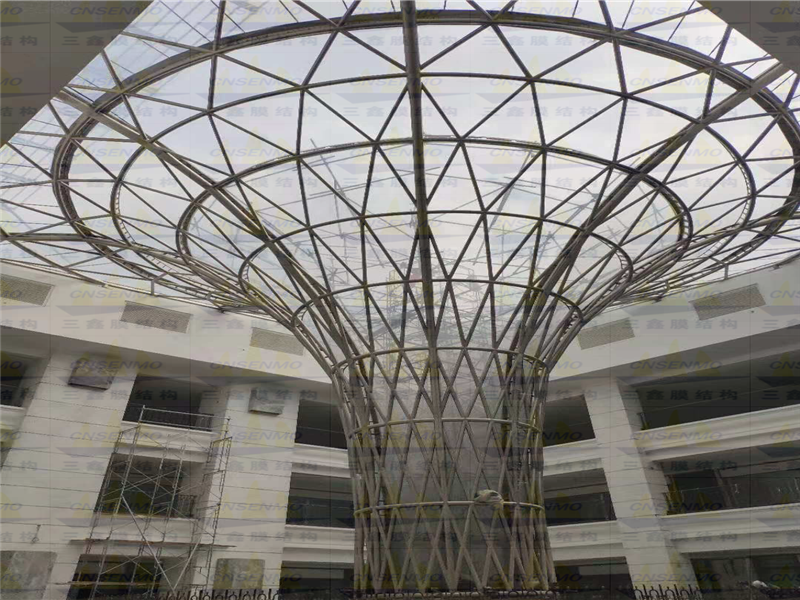

水景池采用新颖、复杂的钢桁架加悬挂结构系统,主结构材料全部采用不锈钢圆管,以确保使用年限,钢构上铺设ETFE透明膜材,以达到建筑美观的效果。

三、技术措施

1、全面精细的结构计算分析

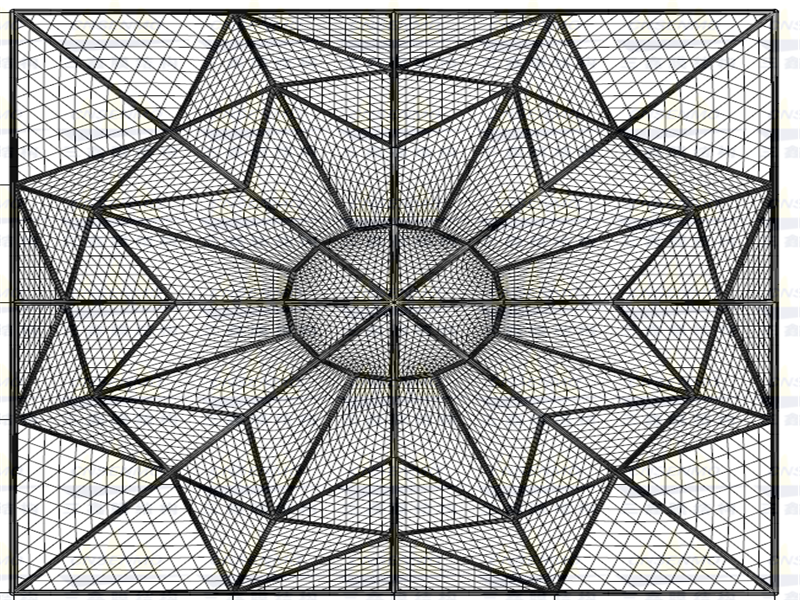

考虑到其工程规模大、结构体系复杂,因此在实际结构设计中进行了精细的分析。为保证结构分析的准确性,分析中采用3D3SSMCAD索膜结构软件进行相互校核,确保计算的精准度

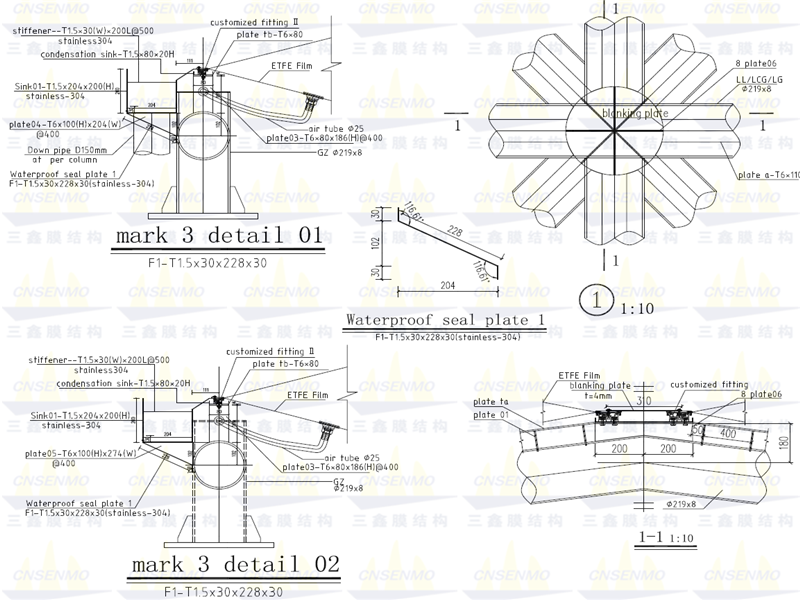

2、气枕结构计算与分析

气枕结构是将膜材固定框架进行裁剪,然后装在框架里用螺栓固定到承重结构上,最后对其充气形成有一定刚度的维护结构。

气枕充气状态下,在气枕内部压力与表面张力和曲度达到平衡时气枕将形成最终的建筑形,进而达到建筑设计的要求

该工程中气枕膜主要承受风荷载和荷载,其中风荷载的体型变化系数是经过风洞试验数据来进行确定,其中最大正风压体形系数+1.3,最大负风压体形系数-1.1,阵风系数折减为原值的0.85倍。设计时将气枕内压控制在200250Pa范围,矢高控制在12.5%内,最不利荷载组合作用下膜材应力不超过20N/mm2

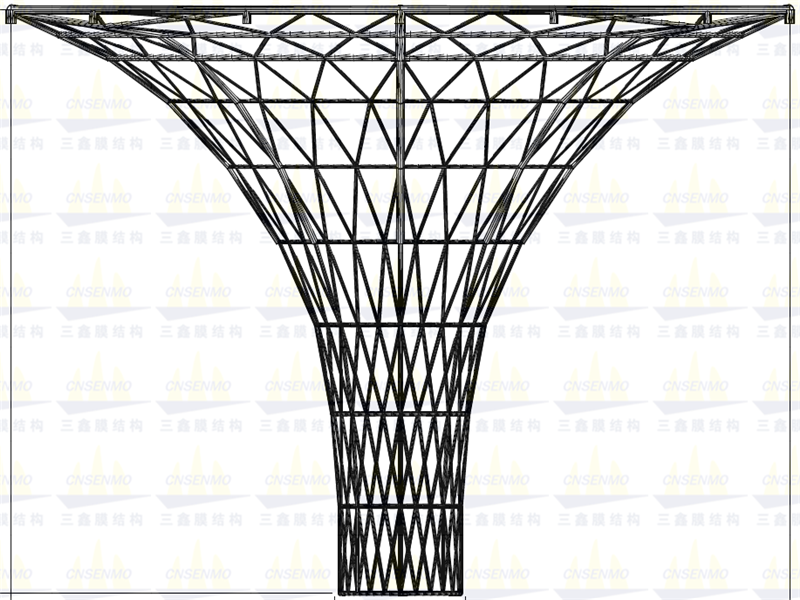

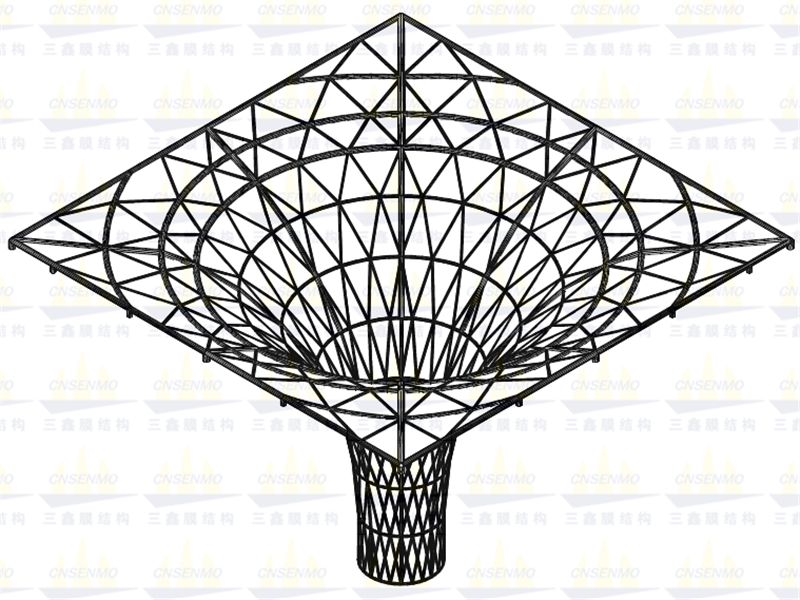

3、水景池实体建模分析

考虑到水景池的流线型造型,对钢构节点的拼接精度要求极高,故对整体结构实体建模分析节点的可实施性。

4、主要设计参数

工程设计使用年限为50年。上部结构安全等级:屋面不锈钢结构为一级,其余为二级。

设计考虑恒荷载、活荷载、风荷载等,主要设计荷载取值如下:

荷载:0.03KN/m²;

风荷载:0.5KN/m² n=50

荷载:0.5KN/m²

设防烈度:7

膜材预张力:0.4 KN/m²
