南京弘阳广场中庭ETFE膜结构工程

工程名称:南京弘阳广场中心广场膜结构工程

建设地点:南京市

竣工时间:2017年12月

施工单位:深圳市三鑫膜结构有限公司

一、工程概况

本工程为弘阳广场中心广场钢屋盖膜结构工程,位于南京市,膜结构展开面积10560平方米。整体建筑长度达到104米、宽度89米,采用骨架和拉索结构支撑膜,上部膜结构覆盖,膜结构空间布置复杂,膜面最低点34.40米,最高点47.70米。

工程特点有:

1、该工程单片膜面积较大,达450平方米左右。

2、钢结构跨度大、高度高、所有工作面均为高空作业、平均高度达42米,最高点达47.7米,斜度落差大,对现场安全施工提出了更高的要求。

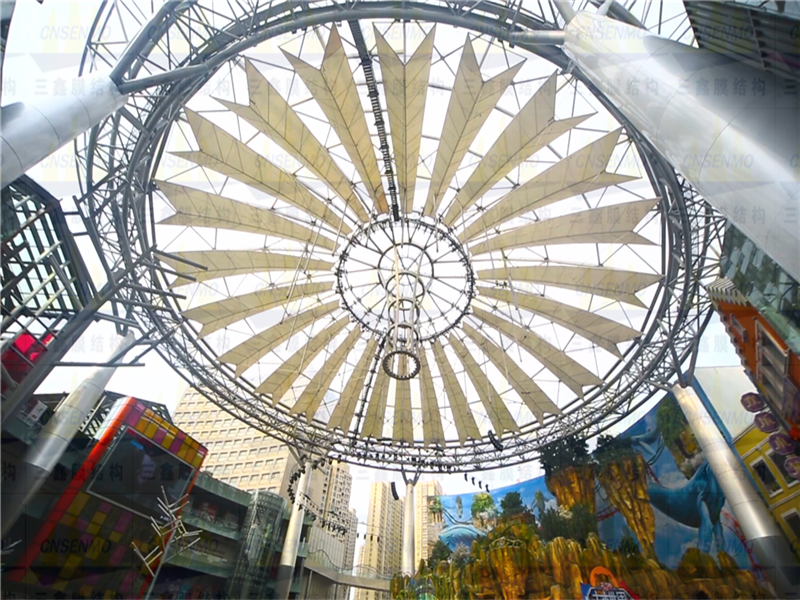

3、膜面采用建筑高透光率ETFE膜材和PTFE膜材相结构,对膜结构裁剪分析需要分区域进行,加工制作组合膜片。

4、该工程结构设计新颖,并且由骨架和钢索构成的组合结构。施工过程需要进行过程分析,从而使结构稳定安装。

该膜结构工程由我进行深化设计、制作及安装工程于201712月竣工。
